سیستم خورشیدی کامل شامل چه اجزایی است؟

سیستم خورشیدی کامل شامل چه اجزایی است؟ انرژی خورشیدی امروز دیگر یک فناوری لوکس یا تجربی نیست، بلکه به یکی از پایدارترین و اقتصادی ترین راه حل های تولید برق در جهان تبدیل شده است. استفاده از سیستم خورشیدی کامل در خانه ها، واحدهای صنعتی، گلخانه ها و حتی مناطق دورافتاده، موجب کاهش وابستگی به شبکه برق، صرفه جویی در هزینه های انرژی و حفاظت از محیط زیست شده است.

اما یک سیستم خورشیدی دقیقاً از چه اجزایی تشکیل شده و هر بخش چه نقشی در عملکرد کلی آن دارد؟ این سیستم در واقع سیستمی پیچیده از تجهیزات الکتریکی، الکترونیکی و ذخیره سازی انرژی وجود دارد که با هماهنگی کامل کار می کنند تا برق پایدار، ایمن و قابل استفاده برای وسایل خانگی و صنعتی تولید شود.

در این مقاله، اجزای اصلی و فرعی یک سیستم خورشیدی کامل را بررسی می کنیم تا بدانید هر بخش پنل خورشیدی چه وظیفه ای دارد و چگونه عملکرد کل سیستم را تضمین می کند.

اجزای اصلی یک سیستم خورشیدی کامل

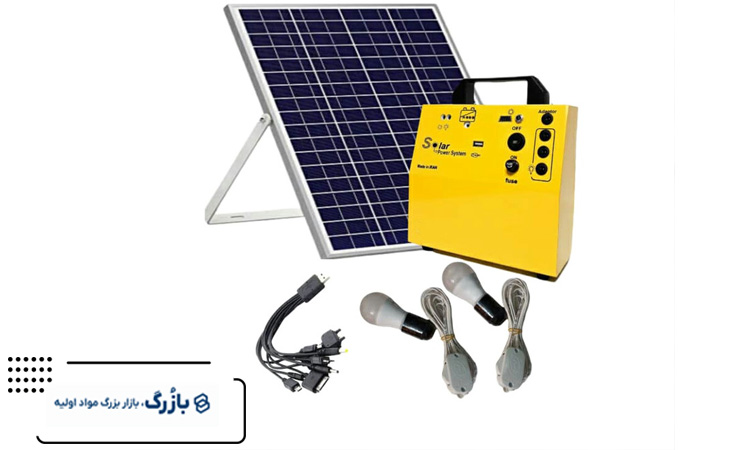

اجزای اصلی یک سیستم خورشیدی کامل

در هر سیستم خورشیدی کامل، چهار جزء کلیدی وجود دارد که بدون آن ها تولید، کنترل، ذخیره و مصرف برق خورشیدی ممکن نیست. این اجزا شامل پنل خورشیدی، کنترل کننده شارژ، باتری خورشیدی و اینورتر هستند. هر یک از این قطعات نقشی حیاتی در زنجیره ی تبدیل انرژی خورشید به برق قابل استفاده دارند.

پنل خورشیدی (Solar Panel)

مهم ترین بخش از یک سیستم خورشیدی،  پنل خورشیدی قلب تپنده سیستم است و اولین حلقه در فرآیند تبدیل انرژی محسوب می شود. این صفحه از سلول های فتوولتائیک تشکیل شده که از جنس سیلیکون هستند. هنگامی که نور خورشید به این سلول ها برخورد می کند، انرژی فوتون ها باعث آزاد شدن الکترون ها درون سلول می شود و جریان مستقیم (DC) تولید می گردد.

در یک سیستم خورشیدی کامل، پنل ها معمولاً به صورت سری و موازی به هم متصل می شوند تا ولتاژ و جریان مورد نیاز برای باتری و اینورتر تأمین شود. کیفیت پنل ها، زاویه نصب، جهت تابش و میزان تابش روزانه ی خورشید، مستقیماً بر بازدهی سیستم تأثیر دارد.

پنل های خورشیدی در انواع مختلفی تولید می شوند، از جمله مونوکریستال (با بازدهی بالا و قیمت بیشتر) و پلی کریستال (با قیمت پایین تر و عملکرد مناسب در شرایط دمای بالا). یکی از نکات کلیدی در عملکرد پنل، نگهداری و نظافت آن است. گردوغبار و آلودگی سطحی می تواند تا ۲۰ درصد از بازدهی تولید برق بکاهد.

به همین دلیل در نیروگاه های خورشیدی حرفه ای، شست وشوی دوره ای با آب مقطر یا سیستم های خودکار انجام می شود تا بازدهی در سطح مطلوب باقی بماند.

کنترل کننده شارژ (Charge Controller)

دومین جزء حیاتی در سیستم خورشیدی کامل، کنترل کننده شارژ یا همان Charge Controller است. این قطعه واسط میان پنل خورشیدی و باتری است و وظیفه دارد ولتاژ و جریان تولیدی از پنل را تنظیم کند تا از آسیب دیدن باتری جلوگیری شود.

اگر برق تولیدی از پنل بدون کنترل به باتری متصل شود، احتمال شارژ بیش ازحد یا دشارژ کامل وجود دارد که عمر باتری را به شدت کاهش می دهد. کنترل کننده شارژ با تنظیم جریان ورودی و خروجی، از شارژ بیش از حد جلوگیری کرده و در زمان مناسب جریان را قطع یا محدود می کند.

دو نوع اصلی کنترل کننده شارژ وجود دارد.  PWM و MPPT این دو نمونه هستند. نوع PWM (مدولاسیون پهنای پالس) برای سیستم های کوچک تر و کم هزینه مناسب است، در حالی که نوع MPPT (ردیاب نقطه توان بیشینه) در سیستم های بزرگ تر استفاده می شود و می تواند تا ۳۰٪ بازدهی بیشتر ایجاد کند.

کنترل کننده های جدید دارای نمایشگر دیجیتال، سیستم محافظت در برابر ولتاژ معکوس، دمای بالا و حتی ارتباط با تلفن همراه هستند تا وضعیت سیستم به صورت زنده پایش شود.

باتری خورشیدی (Solar Battery)

سومین بخش مهم در سیستم خورشیدی کامل، باتری است. وظیفه ی آن ذخیره ی انرژی تولیدشده در طول روز و تأمین برق در شب یا زمان های ابری است. بدون وجود باتری، انرژی خورشیدی تنها در زمان تابش مستقیم خورشید قابل استفاده خواهد بود. باتری های خورشیدی معمولاً در دو نوع اصلی وجود دارند: باتری سرب اسیدی (VRLA یا AGM) و باتری لیتیومی.

باتری های سرب اسیدی قیمت پایین تری دارند اما عمر کوتاه تر و وزن بیشتری نسبت به مدل های لیتیومی دارند. در مقابل، باتری های لیتیومی با طول عمر بالاتر، ظرفیت ذخیره ی بیشتر و کارایی بهتر در دماهای مختلف، گزینه ی محبوب نیروگاه های مدرن هستند. ظرفیت باتری بر اساس وات ساعت (Wh) یا آمپرساعت (Ah) اندازه گیری می شود و باید متناسب با مصرف برق روزانه ی کاربر انتخاب شود.

اگر ظرفیت باتری خورشیدی کم باشد، سیستم نمی تواند برق شب را تأمین کند و اگر بیش از حد زیاد انتخاب شود، هزینه ی اولیه بی جهت افزایش می یابد. از دیگر وظایف باتری، پایداری ولتاژ و جلوگیری از نوسان در خروجی برق است. به عبارتی، باتری همانند یک بالشتک الکتریکی عمل می کند که انرژی اضافی را ذخیره و در زمان نیاز آزاد می کند تا جریان مصرف کننده ثابت بماند.

اینورتر (Inverter)

چهارمین بخش در سیستم خورشیدی کامل، اینورتر یا مبدل برق است. این دستگاه وظیفه دارد برق مستقیم (DC) تولیدشده توسط پنل و ذخیره شده در باتری را به برق متناوب (AC) تبدیل کند تا وسایل خانگی، صنعتی یا روشنایی بتوانند از آن استفاده کنند.

اینورترها از نظر عملکرد و توان به سه نوع اصلی تقسیم می شوند: موج سینوسی خالص (Pure Sine Wave)، موج شبه سینوسی (Modified Sine Wave) و موج مربعی. نوع خالص گران تر است اما کیفیت خروجی آن دقیقاً مشابه برق شهری است و برای وسایل حساس مانند یخچال، تلویزیون یا سیستم های پزشکی مناسب تر است.

در سیستم های بزرگ، اینورترها علاوه بر تبدیل جریان، نقش پایش سیستم و حفاظت در برابر اضافه بار یا اتصال کوتاه را نیز دارند. برخی از مدل های هوشمند حتی قادرند داده های عملکرد سیستم را در فضای ابری ذخیره و در اپلیکیشن موبایل نمایش دهند.

کیفیت اینورتر تأثیر مستقیم بر طول عمر تجهیزات دارد. در صورتی که از مدل های نامرغوب استفاده شود، علاوه بر اتلاف انرژی در فرآیند تبدیل، احتمال نوسان یا سوختن قطعات برقی افزایش می یابد. به همین دلیل در طراحی نیروگاه های خانگی یا صنعتی، انتخاب برند معتبر برای اینورتر حیاتی است.

اجزای فرعی اما حیاتی در سیستم خورشیدی

در کنار چهار جزء اصلی، یک سیستم خورشیدی کامل شامل مجموعه ای از قطعات فرعی است که هرچند ممکن است کم تر دیده شوند، اما نقش حیاتی در ایمنی، کارایی و پایداری سیستم دارند. این اجزا شامل کابل های خورشیدی، پایه ها و سازه های نگهدارنده، جعبه فیوز یا DC Box، کلیدهای قطع اضطراری، فیوزهای حفاظتی، سوکت های ضدآب، سیستم ارت و مانیتورینگ دیجیتال هستند.

کابل های مخصوص خورشیدی با روکش مقاوم در برابر UV و دما، وظیفه انتقال جریان بین پنل ها، کنترل کننده و اینورتر را دارند. استفاده از کابل نامناسب باعث افت ولتاژ و کاهش بازده کل سیستم می شود. پایه ها یا استراکچرهای نگهدارنده نیز از اهمیت زیادی برخوردارند. زاویه نصب پنل ها باید متناسب با موقعیت جغرافیایی و فصل تنظیم شود تا بیشترین میزان تابش خورشید دریافت گردد.

جنس این پایه ها معمولاً از آلومینیوم آنودایز شده یا فولاد گالوانیزه است تا در برابر زنگ زدگی و باد مقاوم بمانند. در سیستم های پیشرفته، واحدهای مانیتورینگ آنلاین به کار می رود که اطلاعات مربوط به میزان تولید انرژی، وضعیت شارژ باتری و عملکرد اینورتر را به صورت لحظه ای نمایش می دهد. این قابلیت به کاربر اجازه می دهد عملکرد سیستم را بهینه کرده و در صورت بروز مشکل به سرعت آن را شناسایی کند.

نحوه عملکرد سیستم خورشیدی

برای درک بهتر اهمیت اجزای مختلف، لازم است بدانیم یک سیستم خورشیدی کامل چگونه کار می کند و جریان انرژی از تابش خورشید تا روشن شدن وسایل برقی دقیقاً از چه مراحلی عبور می کند. این فرآیند را می توان به زنجیره ای از تبدیل ها تشبیه کرد که در آن انرژی خورشیدی گام به گام به برق مصرفی تبدیل می شود.

در اولین مرحله، نور خورشید بر روی پنل تابیده می شود. سلول های فتوولتائیک موجود در پنل ها، انرژی نور را به جریان مستقیم (DC) تبدیل می کنند. این جریان اولیه به کنترل کننده شارژ ارسال می شود تا میزان آن تنظیم و برای ذخیره سازی در باتری مناسب شود. کنترل کننده با دقت سطح ولتاژ را بررسی کرده و اجازه ی شارژ بیش از حد را نمی دهد.

در گام بعد، انرژی تولیدشده یا در باتری ذخیره می شود یا مستقیماً به اینورتر خورشیدی منتقل می گردد. اینورتر، جریان مستقیم را به جریان متناوب (AC) تبدیل می کند تا بتوان از آن برای روشنایی، لوازم خانگی و تجهیزات صنعتی استفاده کرد. در صورتی که سیستم به شبکه ی برق متصل باشد، انرژی اضافی می تواند به شبکه بازگردانده شود و در برخی کشورها حتی برای آن پاداش مالی پرداخت می شود.

عملکرد صحیح این زنجیره به هماهنگی دقیق میان اجزا وابسته است. اگر هر بخش، از کابل کشی تا باتری یا کنترلر، کیفیت پایین داشته باشد، کل سیستم دچار افت راندمان می شود. در واقع یک سیستم خورشیدی کارآمد مانند ارکستری است که هر ساز باید دقیق در زمان درست خود نواخته شود تا خروجی نهایی بی نقص باشد.

انواع سیستم های خورشیدی از نظر کاربرد

سیستم های خورشیدی بر اساس نحوه ی اتصال به شبکه ی برق و نوع مصرف به سه دسته ی اصلی تقسیم می شوند. این سیستم ها شامل سیستم متصل به شبکه (On-grid)، سیستم مستقل از شبکه (Off-grid) و سیستم هیبریدی می شوند.  هرکدام از این مدل ها مزایا، محدودیت ها و کاربردهای خاص خود را دارند.

سیستم متصل به شبکه (On-grid)

سیستم متصل به شبکه، یکی از رایج ترین و اقتصادی ترین مدل های سیستم خورشیدی کامل است. در این ساختار، پنل ها انرژی خورشید را به برق تبدیل کرده و از طریق اینورتر، آن را وارد شبکه ی سراسری می کنند. در این حالت، برق تولیدی به طور مستقیم در خانه یا واحد صنعتی مصرف می شود و اگر انرژی تولیدی بیش از مصرف باشد، مازاد آن به شبکه تزریق می شود.

مزیت اصلی این سیستم، عدم نیاز به باتری است. زیرا در زمان شب یا هوای ابری، برق مورد نیاز از شبکه تأمین می شود. این ویژگی هزینه ی اولیه را کاهش داده و نگهداری سیستم را ساده تر می کند. همچنین، در برخی کشورها و مناطق دارای طرح خرید تضمینی برق، انرژی مازاد تولیدی به شرکت برق فروخته می شود و بازگشت سرمایه تسریع می گردد.

اما این نوع سیستم وابسته به شبکه است؛ یعنی در زمان قطع برق شهری، حتی اگر پنل ها فعال باشند، اینورتر به دلایل ایمنی خاموش می شود تا برق تولیدی وارد شبکه ی خاموش شده نگردد. بنابراین برای مناطقی که قطع برق زیاد دارند، مدل مستقل گزینه ی بهتری است.

سیستم مستقل از شبکه (Off-grid)

در مناطقی که دسترسی به شبکه ی برق وجود ندارد، سیستم خورشیدی مستقل (Off-grid) راه حلی کامل و خودکفا محسوب می شود. در این نوع سیستم، پنل ها برق تولیدی را به باتری ها منتقل می کنند و در مواقع نیاز، اینورتر برق ذخیره شده را برای وسایل خانگی یا صنعتی تأمین می کند.

مزیت اصلی این سیستم، استقلال کامل از شبکه و تأمین پایدار انرژی حتی در مناطق دورافتاده است. به همین دلیل در روستاها، مراکز کشاورزی، گلخانه ها، دکل های مخابراتی و کمپ های کوهستانی از آن استفاده می شود.

در عوض، هزینه ی اولیه ی سیستم های مستقل به دلیل نیاز به باتری و کنترلرهای قوی تر بیشتر است و طراحی آن نیازمند محاسبه ی دقیق ظرفیت مصرف و ذخیره سازی انرژی است. عمر مفید باتری ها نیز محدود است و باید پس از چند سال تعویض شوند.

با این حال، در مناطقی که برق شهری ناپایدار است، این مدل نه تنها از قطع برق جلوگیری می کند بلکه در بلندمدت هزینه ی سوخت و نگهداری ژنراتورهای دیزلی را نیز کاهش می دهد.

سیستم هیبریدی

مدرن ترین شکل سیستم خورشیدی کامل، مدل هیبریدی است که ترکیبی از دو سیستم قبلی است. در این حالت، سیستم علاوه بر اتصال به شبکه، دارای باتری ذخیره نیز هست. در ساعات روز، پنل ها برق تولید کرده و هم زمان بخشی از آن را در باتری ذخیره می کنند. در شب یا هنگام قطعی برق، انرژی ذخیره شده مورد استفاده قرار می گیرد.

سیستم هیبریدی انعطاف پذیری بالایی دارد. نه تنها در مواقع اضطراری برق پشتیبان فراهم می کند، بلکه امکان فروش انرژی مازاد به شبکه را نیز فراهم می سازد. این مدل به ویژه برای خانه ها و ساختمان هایی که مصرف بالایی دارند و در مناطقی با شبکه ی ناپایدار قرار گرفته اند، بهترین گزینه است.

اگرچه هزینه ی نصب اولیه ی آن بیشتر است، اما از نظر کارایی، امنیت انرژی و بازده اقتصادی در بلندمدت بسیار مقرون به صرفه است.

نحوه عملکرد سیستم خورشیدی

بیشتر بخوانید: پنل خورشیدی از چه چیزی ساخته می شود؟

چطور ظرفیت سیستم خورشیدی را محاسبه کنیم؟

یکی از پرسش های مهم کاربران این است که برای خانه یا مجموعه ی خود چه ظرفیتی از سیستم خورشیدی کامل نیاز دارند. محاسبه ی ظرفیت مناسب اهمیت زیادی دارد، زیرا اگر سیستم کوچک تر از نیاز طراحی شود، توان تأمین برق کافی نخواهد داشت و اگر بیش از اندازه بزرگ طراحی شود، هزینه ی اضافی تحمیل می کند.

محاسبه ی ظرفیت معمولاً بر اساس مصرف روزانه ی برق (برحسب وات ساعت) و میزان تابش خورشید در منطقه انجام می شود. ابتدا باید مجموع توان وسایل برقی مورد استفاده در طول روز مشخص شود؛ سپس با در نظر گرفتن بازده سیستم (حدود ۸۰٪) و ساعات مؤثر تابش، ظرفیت پنل ها، باتری و اینورتر تعیین می شود.

به صورت تقریبی، اگر یک خانواده در روز حدود ۵ کیلووات ساعت برق مصرف کند و منطقه ی مورد نظر روزانه ۵ ساعت تابش مفید خورشید داشته باشد، باید سیستمی با ظرفیت حدود ۱ تا ۱.۲ کیلووات نصب شود. البته این عدد با توجه به راندمان پنل ها، نوع اینورتر و مصرف واقعی قابل تغییر است.

در جدول زیر، نمونه ای از برآورد تقریبی ظرفیت برای مصارف مختلف آورده شده است:

محاسبه ی دقیق ظرفیت باید توسط کارشناس فنی و بر اساس اقلیم منطقه، زاویه ی تابش و نیاز مصرفی انجام شود تا سیستم در تمام فصول عملکرد بهینه داشته باشد.

جمع بندی

سیستم خورشیدی کامل مجموعه ای از اجزای فنی هماهنگ است که با هدف تبدیل انرژی خورشید به برق پایدار طراحی می شود. از پنل ها تا اینورتر و از کنترلر تا کابل کشی، هر جزء در بازده و طول عمر کل سیستم نقش دارد. درک عملکرد اجزای سیستم، آشنایی با انواع ساختارهای متصل به شبکه، مستقل و هیبریدی، و انجام محاسبات دقیق ظرفیت، سه عامل کلیدی برای موفقیت پروژه های خورشیدی هستند.

سیستمی که درست طراحی و نگهداری شود، می تواند تا بیش از ۲۰ سال بدون افت محسوس، انرژی پاک و رایگان تولید کند و ضمن کاهش هزینه ها، گامی مؤثر در حفاظت از محیط زیست باشد.

سوالات متداول درمورد سیستم خورشیدی کامل شامل چه اجزایی است؟

1. آیا می توان سیستم خورشیدی را بعداً گسترش داد؟
   بله، در صورتی که اینورتر و کنترل کننده شارژ ظرفیت کافی داشته باشند، می توان با افزودن پنل یا باتری سیستم را ارتقا داد. طراحی اولیه باید با در نظر گرفتن این قابلیت انجام شود.
2. تفاوت سیستم خورشیدی خانگی و صنعتی چیست؟
   در سیستم های صنعتی ظرفیت تولید انرژی بسیار بالاتر است و معمولاً از چندین ردیف پنل با ولتاژ بالا استفاده می شود. همچنین کنترلرها و اینورترهای صنعتی توان بیشتری دارند و به شبکه سه فاز متصل می شوند.
3. آیا نصب سیستم خورشیدی نیاز به مجوز دارد؟
   بله. برای سیستم های متصل به شبکه معمولاً باید از شرکت برق منطقه ای مجوز دریافت شود. اما سیستم های مستقل از شبکه در مقیاس خانگی نیاز به مجوز خاصی ندارند.
4. بازگشت سرمایه در سیستم خورشیدی چقدر زمان می برد؟
   در ایران، بسته به ظرفیت سیستم و میزان تابش منطقه، بازگشت سرمایه بین ۳ تا ۵ سال زمان می برد. پس از آن، برق تولیدی کاملاً رایگان خواهد بود.
